Elektrischer Vakuum-Saugheber VSH400/4 für Gabelstapler, max. Belastung 400 kg, SolidHub

Vakuum-Saugheber für effizientes Plattenhandling mit dem Gabelstapler

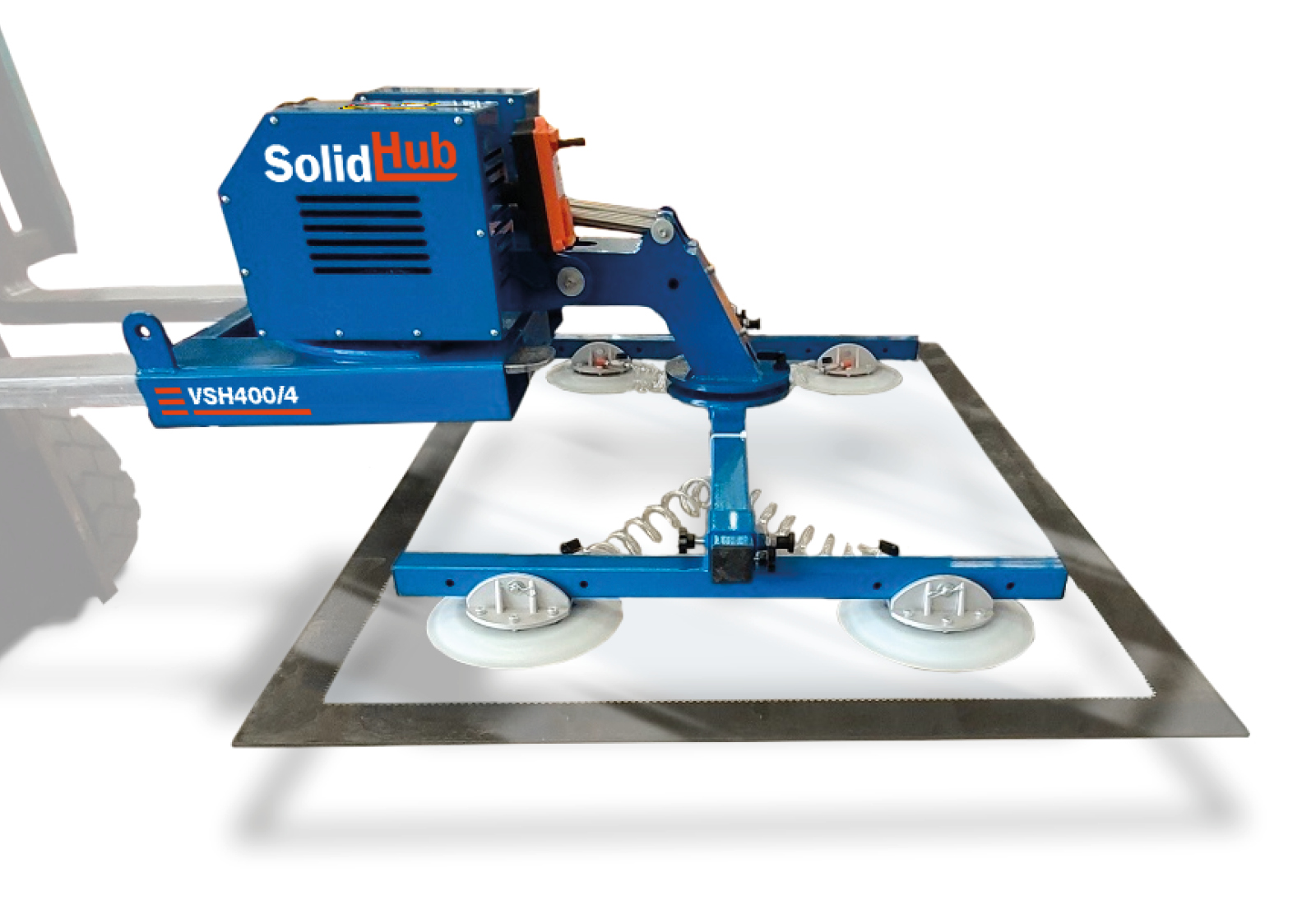

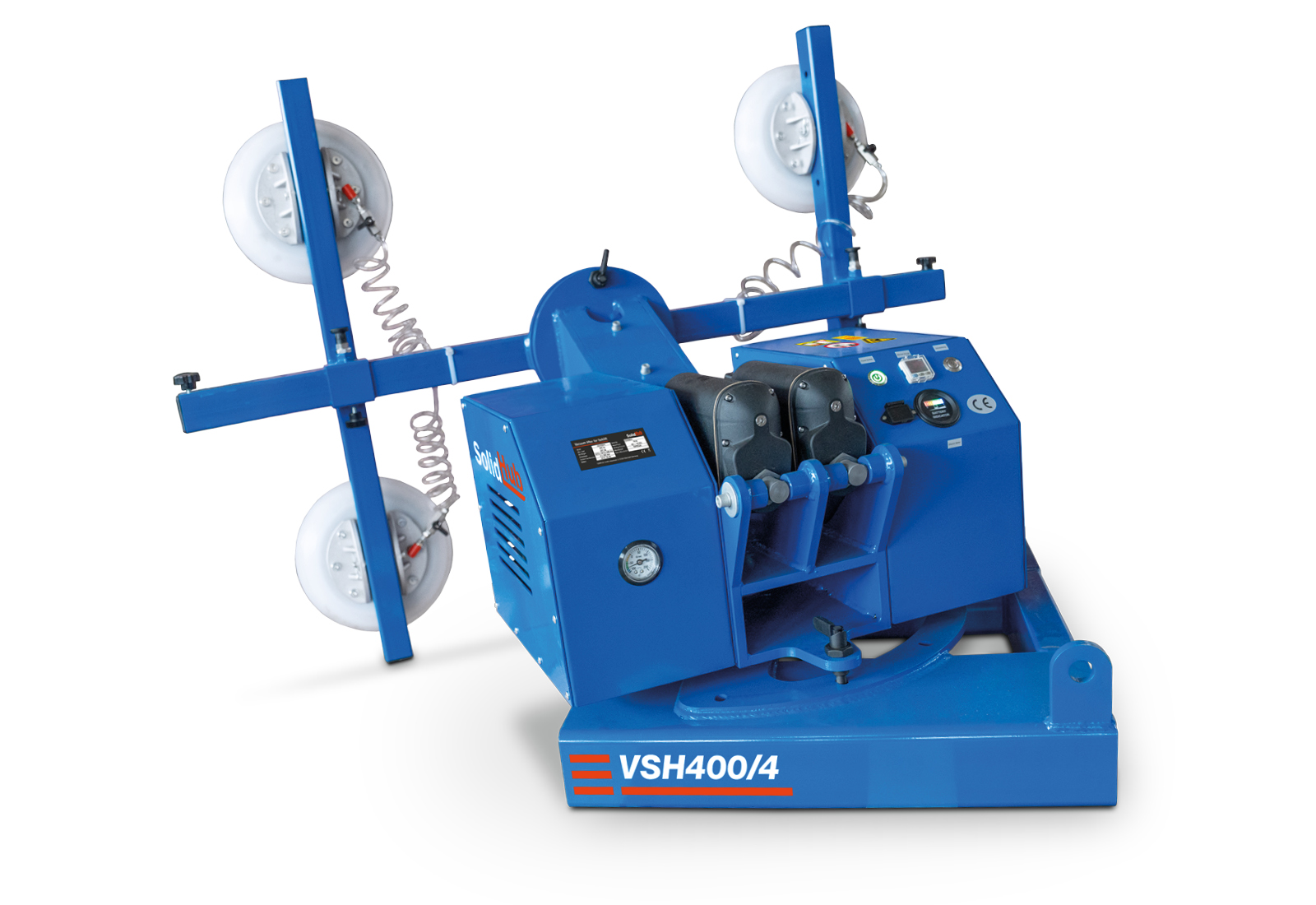

Der Vakuum-Saugheber VSH400/4 von SolidHub ermöglicht das sichere und kontrollierte Handling großformatiger Platten und Werkstücke mit einem Gabelstapler. Über die integrierten 190 mm x 90 mm Staplertaschen wird der Vakuumheber auf die Gabelzinken aufgeschoben und anschließend sicher verschraubt. So steht innerhalb weniger Minuten ein professionelles Vakuum-Hebesystem zur Verfügung, ohne dass Umbauten am Stapler erforderlich sind.

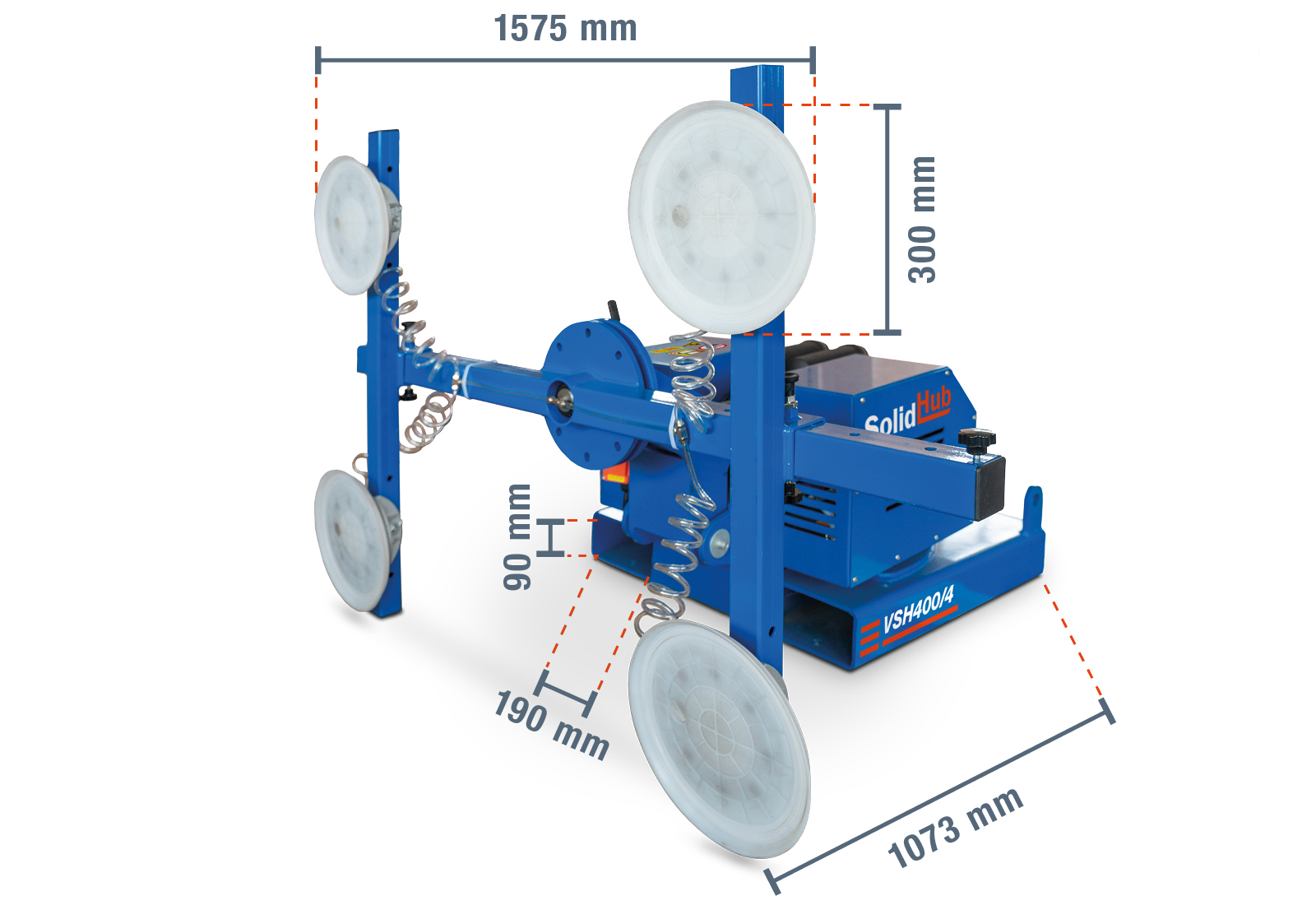

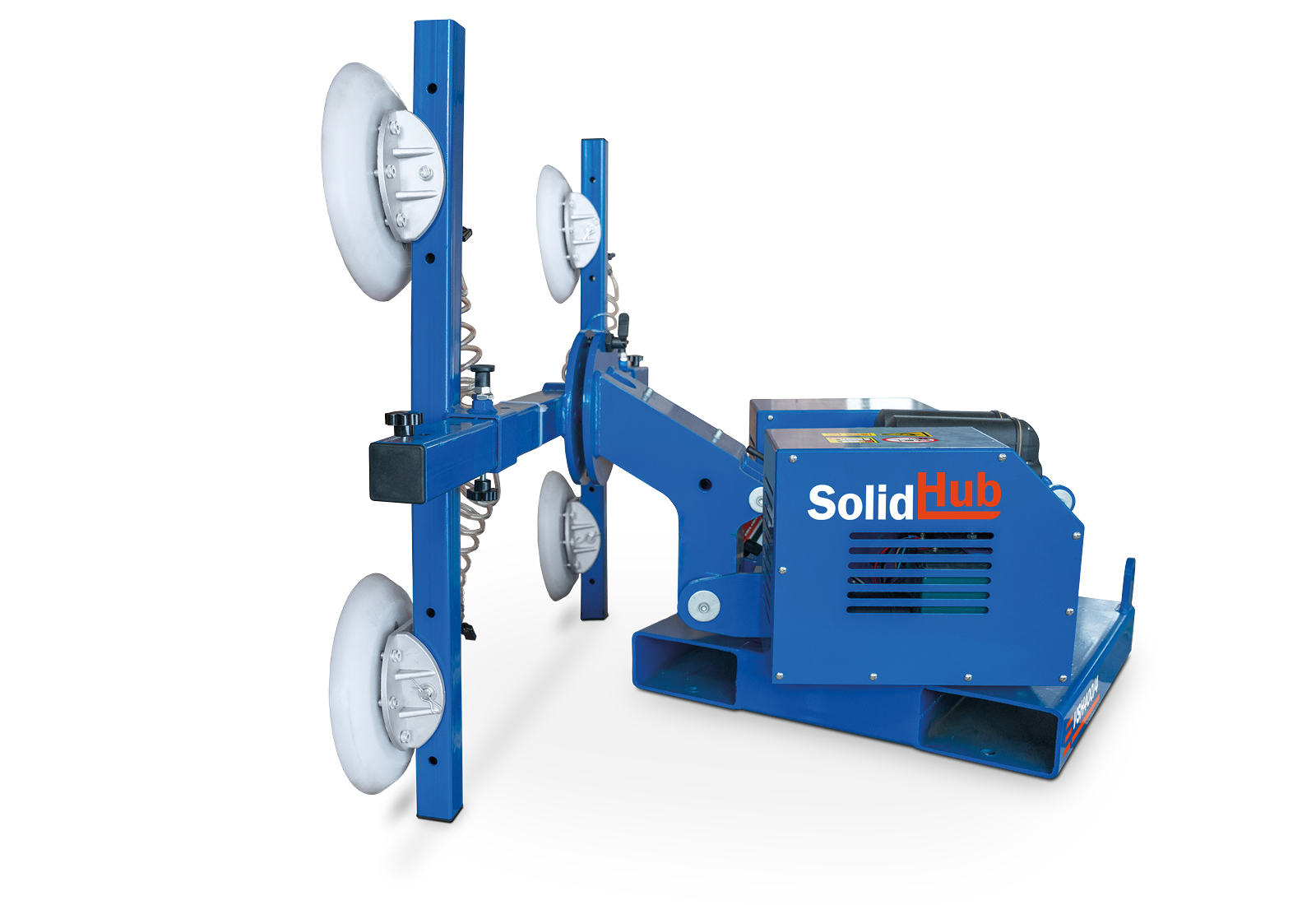

Mit Abmessungen von 1.575 mm x 1.073 mm x 656 mm lässt sich der Vakuumheber in unterschiedlichste Arbeitsumgebungen integrieren. Er verfügt über ein Eigengewicht von 247 kg und hat eine maximale Tragfähigkeit von 400 kg. Dadurch eignet sich das System für anspruchsvolle Hebe- und Transportaufgaben mit großformatigen Werkstücken.

Sicheres Handling verschiedener Plattenmaterialien

Der integrierte Kompressor versorgt 4 Saugteller aus Silikon mit einem konstanten Arbeitsdruck von -0,7 bar und einer Pumpleistung von 45 l/min.. Jeder Saugteller besitzt einen Durchmesser von 300 mm und trägt durch die gleichmäßige Kraftverteilung zu einer sicheren Aufnahme des Werkstücks bei.

Der Vakuumheber eignet sich für das Handling von Glas-, Holz-, Kunststoff- und Metallplatten. Vakuumdichte Materialien profitieren von einer hohen Haltekraft. Darüber hinaus können auch leicht poröse Werkstoffe sowie geringfügig unebene Oberflächen zuverlässig aufgenommen werden. Dadurch lässt sich das System für unterschiedliche Materialien und Anwendungen einsetzen.

Neigen, Schwenken und Drehen für präzises Positionieren

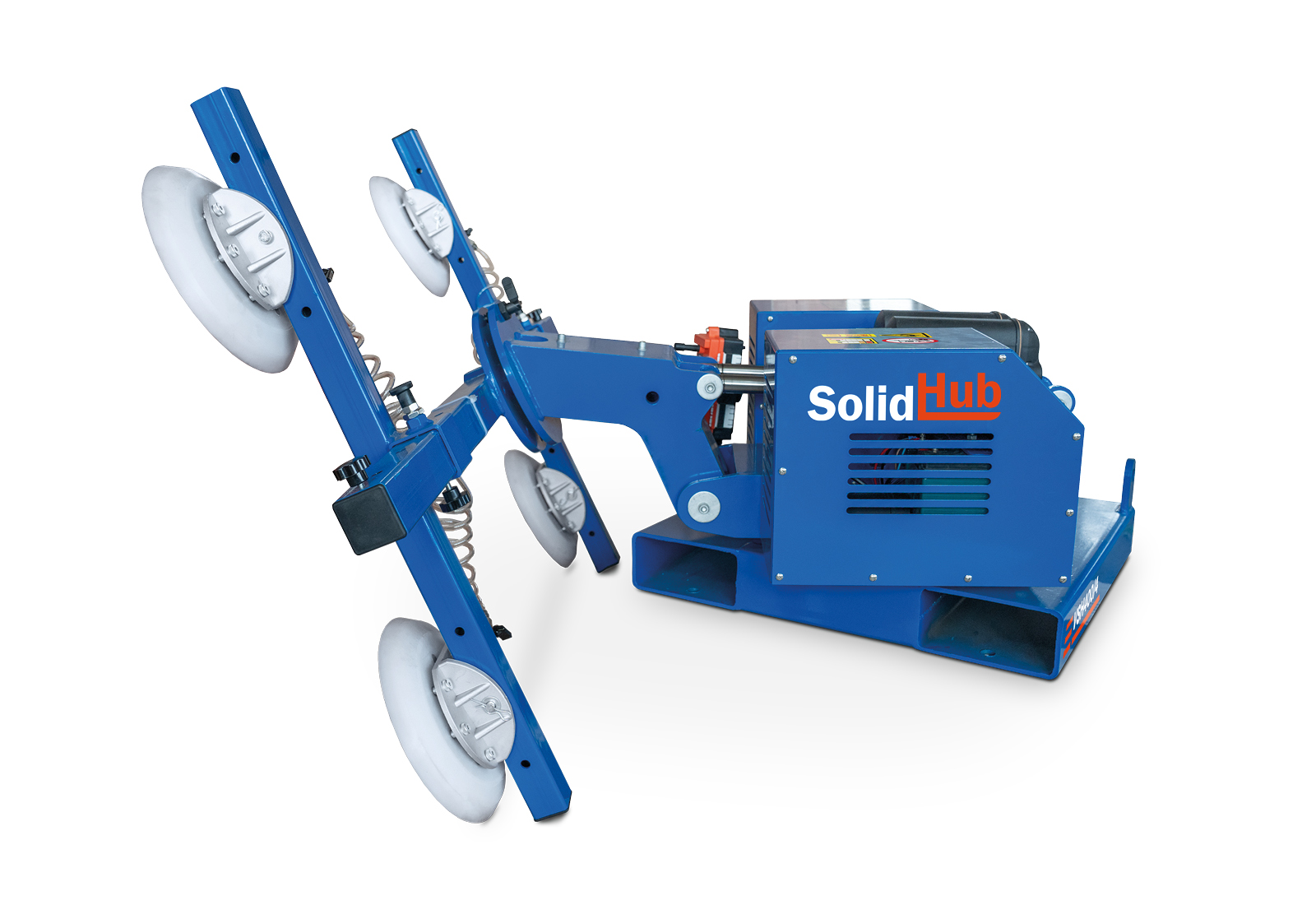

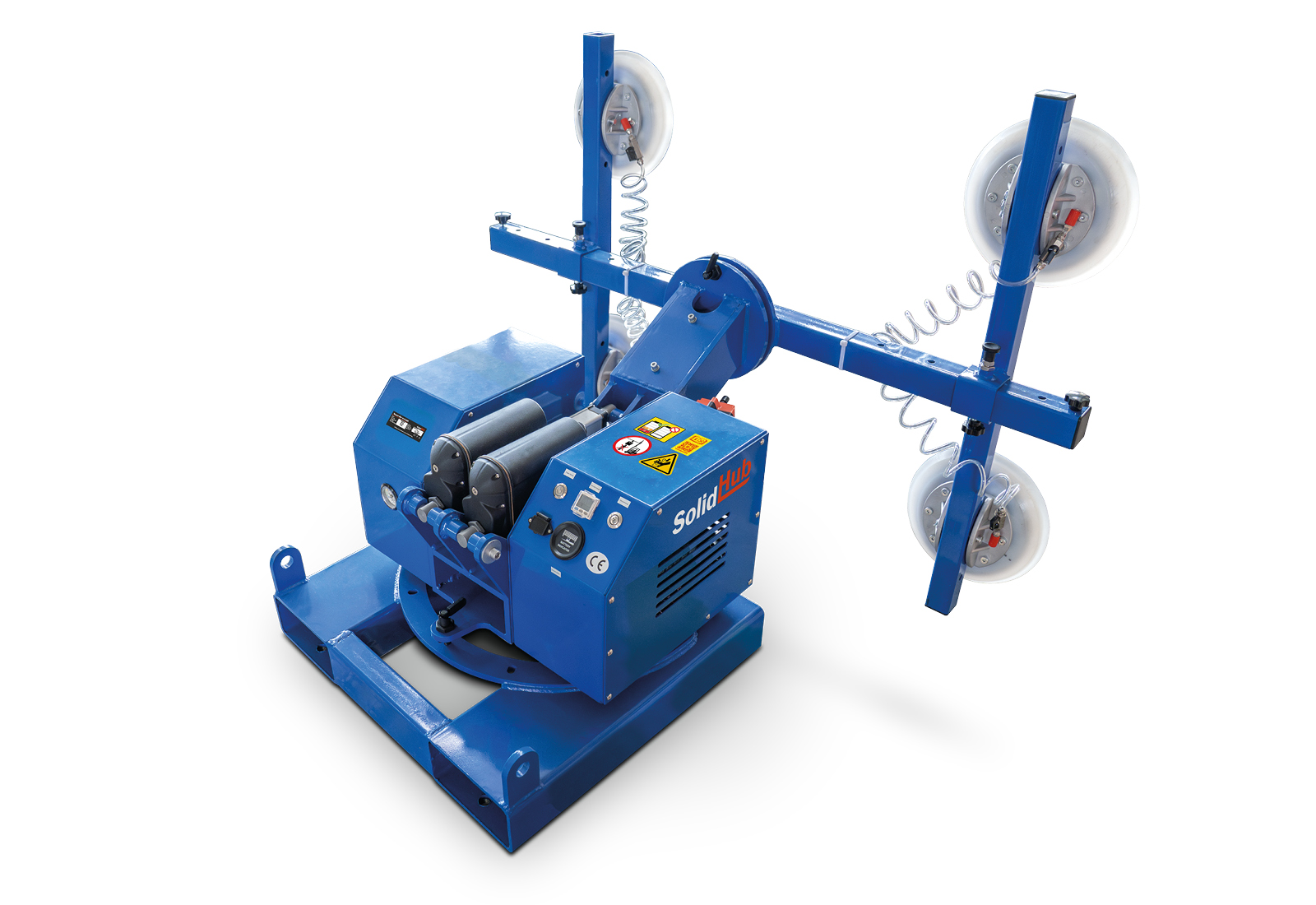

Die aufgenommene Last kann elektrisch um 90 ° geneigt werden, sodass Werkstücke von einer horizontalen in eine vertikale Position oder umgekehrt bewegt werden können. Zusätzlich ermöglicht die manuelle Schwenkfunktion um 180 ° eine seitliche Ausrichtung der Last. Für die präzise Positionierung lässt sich das Werkstück außerdem manuell um 360 ° um die eigene Achse drehen. Die Last lässt sich in unterschiedlichen Positionen arretieren, was  ein einfaches Handling möglich macht.

Diese Verstellmöglichkeiten unterstützen insbesondere Montagearbeiten sowie das Be- und Entladen großer oder sperriger Bauteile. Auch bei beengten Platzverhältnissen können Werkstücke kontrolliert und präzise positioniert werden.

Netzunabhängiger Betrieb mit Akkus

Der Vakuumheber arbeitet unabhängig vom Stromnetz und wird von zwei wartungsfreien Blei-Säure-Akkumulatoren betrieben. Jede Batterie verfügt über eine Spannung von 12 V. Das Batteriesystem hat eine Nennkapazität von 20 Ah, wodurch eine Laufzeit von 6 - 7 h erreicht.

Nach der Nutzung werden die Akkumulatoren innerhalb von 6 - 7 h vollständig aufgeladen.

Überwachung von Vakuum und Batteriestatus

Ein gut ablesbares Manometer informiert jederzeit über den aktuellen Unterdruck und ermöglicht die kontinuierliche Kontrolle des Vakuums während des gesamten Arbeitsvorgangs.

Zusätzlich zeigt eine integrierte Batterie-Ladestandanzeige den aktuellen Ladezustand der Akkumulatoren an. Um die volle Saugleistung sicherzustellen, sollte der Ladezustand vor jedem Einsatz überprüft und das Gerät bei Bedarf vollständig aufgeladen werden.

Das Aufladen erfolgt über eine handelsübliche 50 Hz / 230 V-Steckdose. Eine spezielle Ladeinfrastruktur ist nicht erforderlich. Die wartungsfreien Blei-Säure-Akkumulatoren gewährleisten einen zuverlässigen Betrieb im täglichen Einsatz.

Typische Einsatzbereiche

• Fenstermontage: Sicheres Anheben, Transportieren und präzises Positionieren von Fensterscheiben und Glaselementen. Die Neige-, Schwenk- und Drehfunktionen erleichtern die Ausrichtung auch bei beengten Platzverhältnissen.
• Materialhandling in der Fertigung: Transport von Metall-, Holz-, Kunststoff- und Glasplatten zwischen Lager, Bearbeitungsmaschinen und Montagearbeitsplätzen.
• Handling von Solarmodulen: Materialschonende Aufnahme, sicherer Transport und präzise Ausrichtung empfindlicher Solarpaneele. Die gleichmäßige Kraftverteilung der Saugteller unterstützt eine schonende Handhabung.
• Logistik und Lagerhaltung: Kommissionieren, Umlagern und Verladen einzelner Platten sowie großformatiger Werkstücke im innerbetrieblichen Materialfluss.
• Metall-, Holz- und Kunststoffverarbeitung: Bewegen schwerer oder großformatiger Werkstücke sowie Beschicken von Maschinen und Transport zwischen Fertigungsschritten.
• Fassaden- und Elementbau: Sicheres Handling und präzise Positionierung von Fassadenplatten, Verbundelementen und anderen großformatigen Bauteilen während der Montage.

Hinweis:

Beachten Sie, dass die Verwendung des Anbaugeräts den Lastschwerpunkt Ihres Staplers verlagert. Für nähere Informationen ziehen Sie das Schwerlastdiagramm und den Lastschwerpunkt Ihres Gabelstaplers heran.
Das Anbaugerät ist nicht für Hochhubwagen, sondern für Gabelstapler geeignet. Prüfen Sie bitte vor dem Kauf, ob das Anbaugerät mit Ihrem Gabelstapler (Gabelzinkenquerschnitt bis max. 190 mm x 90 mm) kompatibel ist.

Bitte informieren Sie sich vor Inbetriebnahme über die national geltenden Vorschriften im Einsatzland. Die Inbetriebnahme und auch das hierfür geeignete Personal für den Einsatz obliegt dem Inbetriebnehmer.
