Schrägbodenregale
Schrägbodenregale Topseller

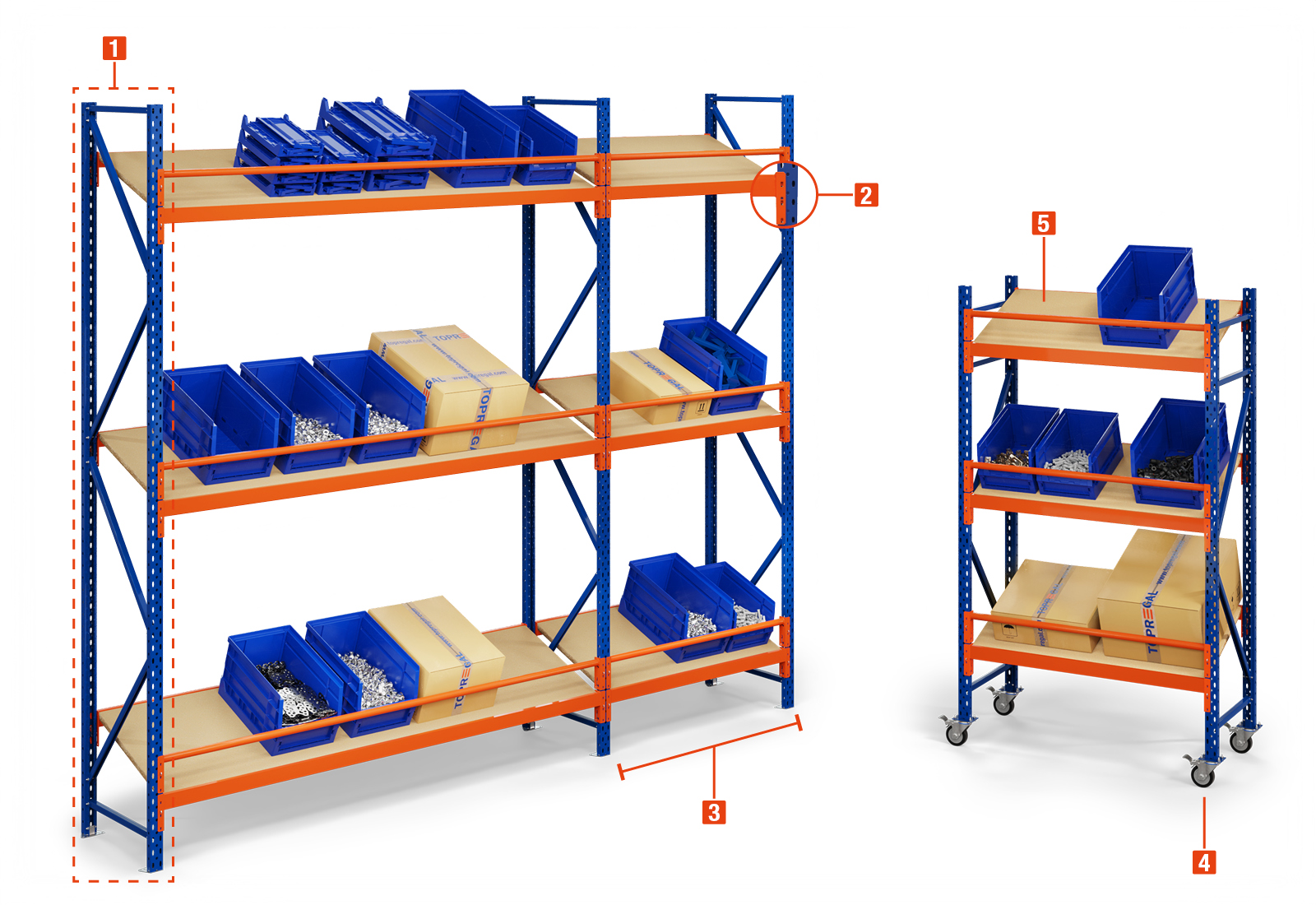

Schrägbodenregal Typ SR2000
- Regalhöhe 2m – 4m
- Ideal zur Lagerung von Sichtlagerkästen, Schäferboxen & Kleinteilen
- Traversen sind die Ladungsträger eines Schrägbodenregals. Individuell höhenverstellbar im Raster von 5cm. In 110cm und 220cm erhältlich
- Schrägböden mit Rundtraversen zum Schutz gegen Herabfallen
- Holzböden zur optimalen Einlagerung von Trockenprodukten, wie z.B. Kartons oder Lagerboxen
- Rundtraversen zum Schutz vor herabfallendem Lagergut
- Auch als fahrbares Schrägbodenregal erhältlich
Einfacher Aufbau- Bester Preis
- Alle Teile inklusive
Einfacher AufbauDownloadbereich
Ausführungen
Lackiert für den Einsatz im Innenbereich
Übersicht Ständer Lagerregal LR2000
Lackierte Ständer
- variable Höhen
- Feldlast: 1.500kg
- Kompletter Ständer inkl. Verstrebungen und Fußteile
Ständer
Maße
Varianten
Stationär oder fahrbar

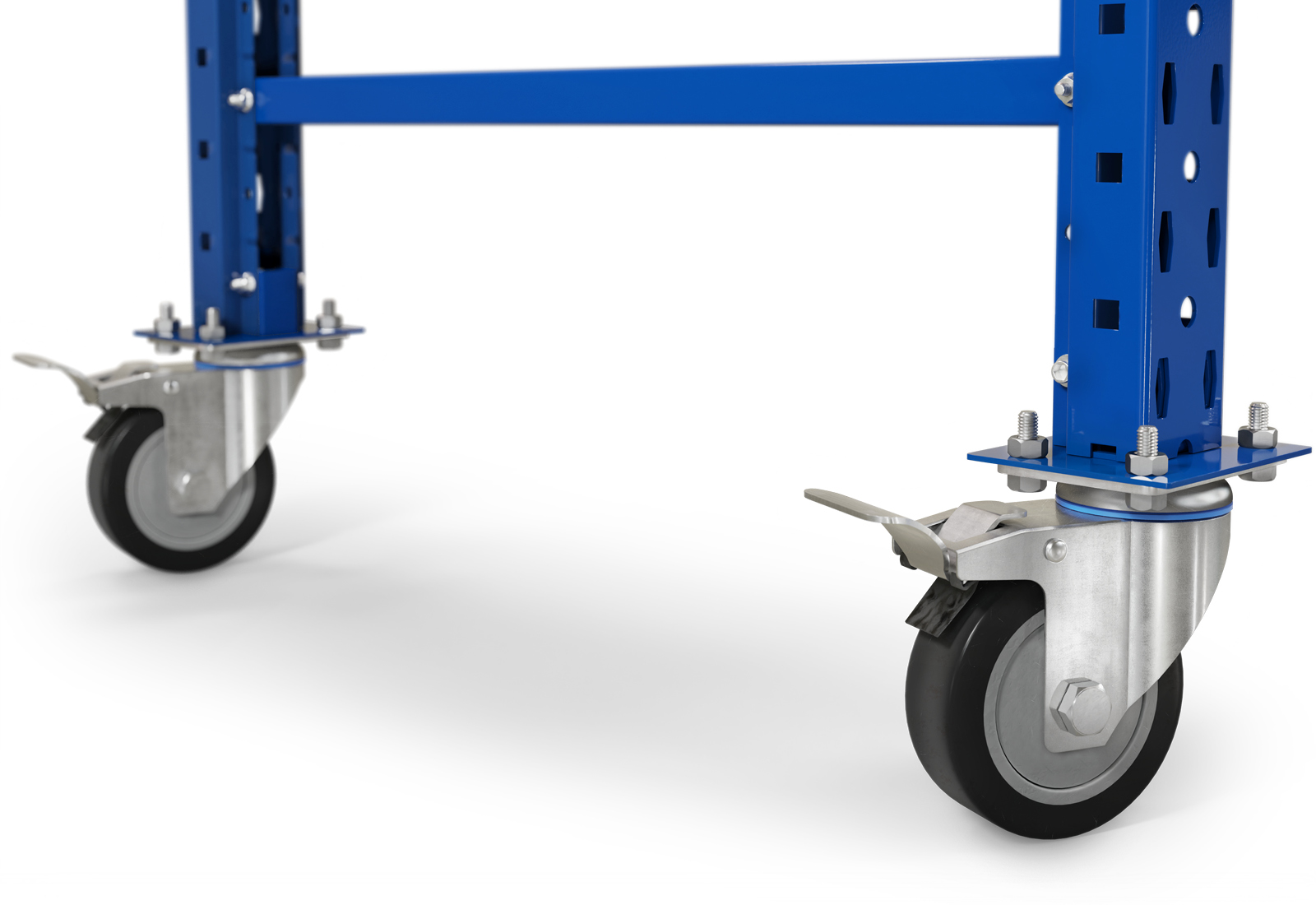

Mir dem höhenverstellbaren Fuß mit Rolle lässt sich Ihr fahrbares Schrägbodenregal bis zu 40cm in der Höhe verstellen. Dadurch ergeben sich je nach Typ und gewählter Grundgröße Individuell einstellbare Höhen von 85cm – 254cm.
Stationäres Schrägbodenregal
Fahrbares Regal mit höhenverstellbarem Fuß

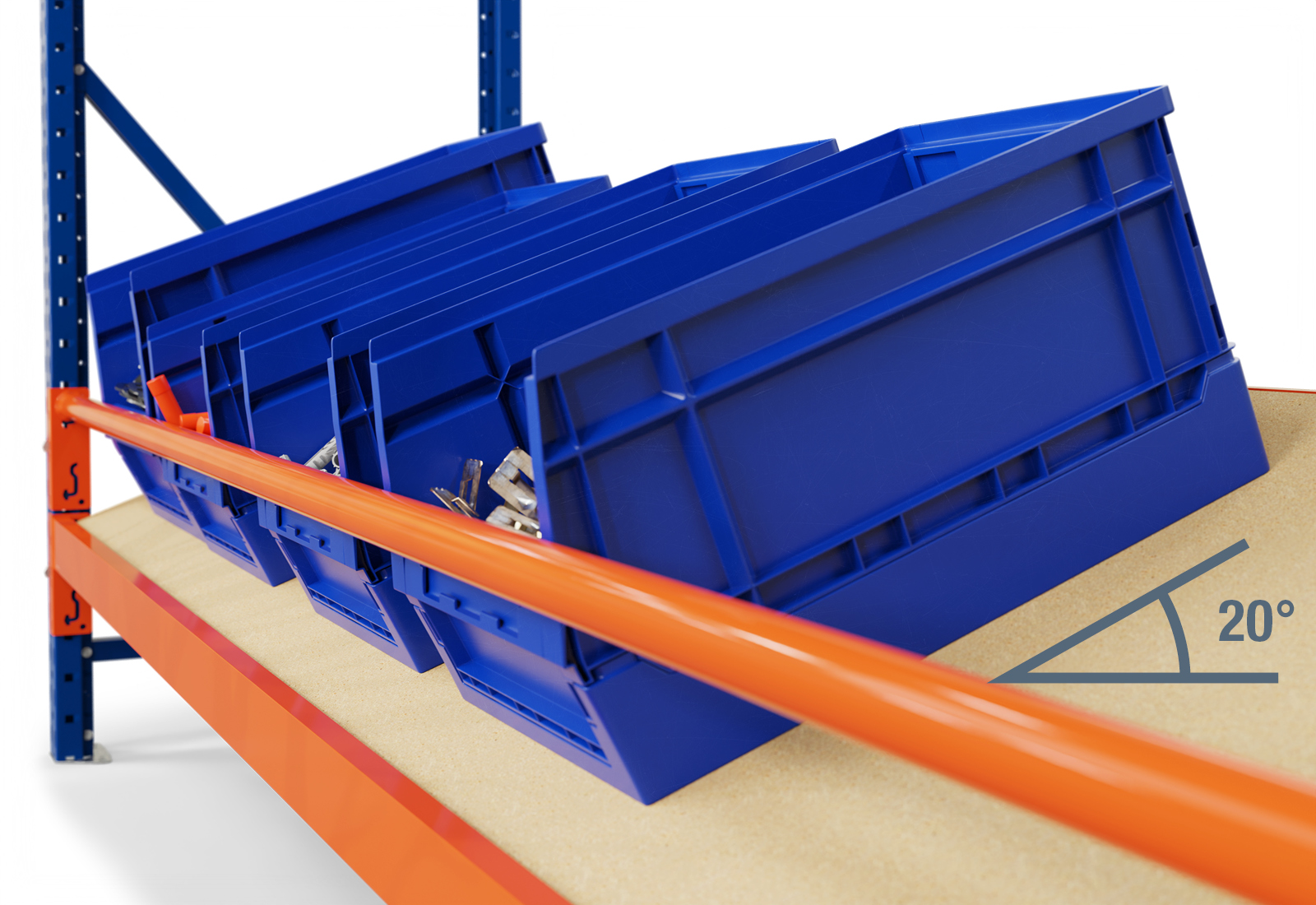

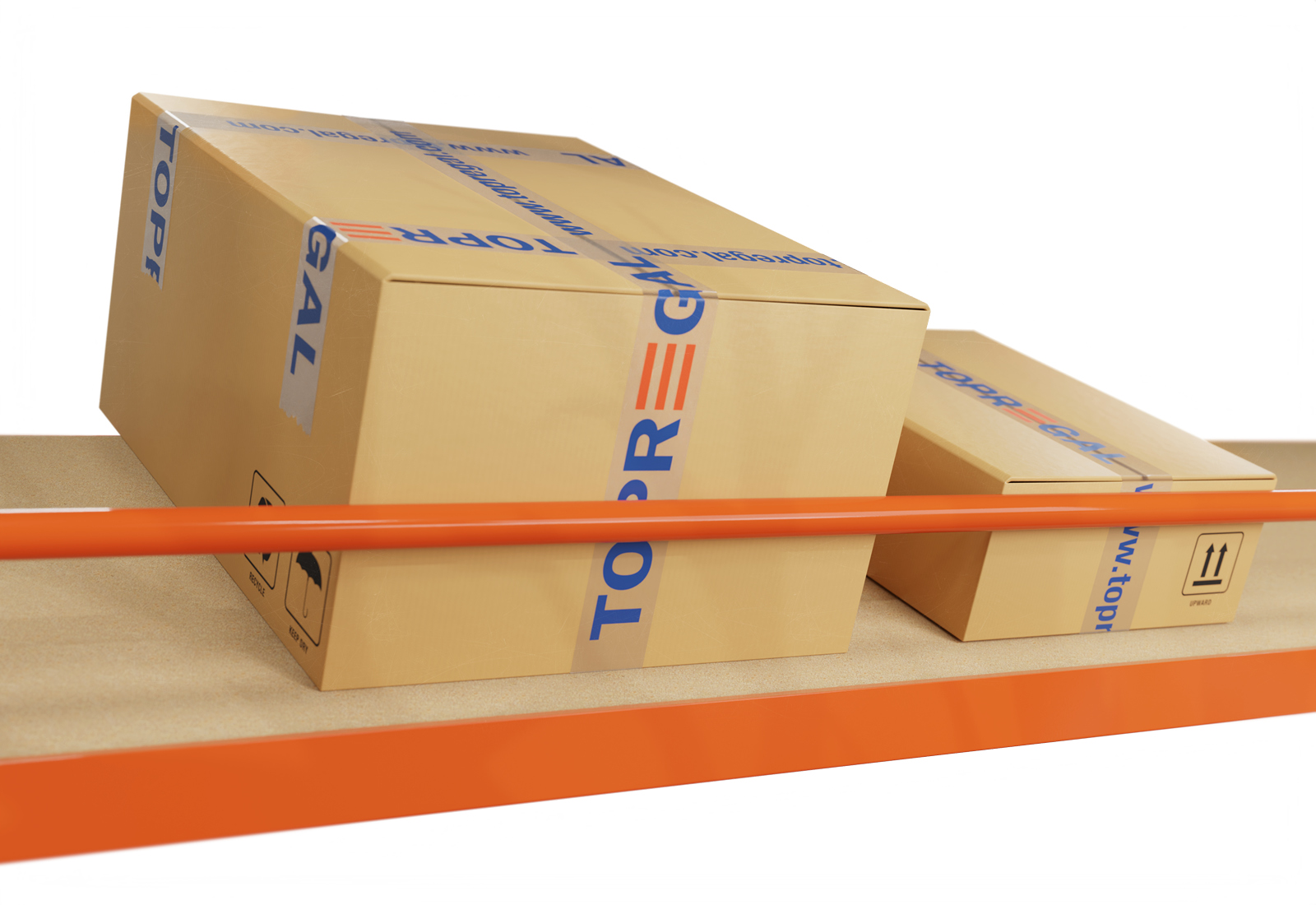

Sicherung gegen Herabfallen
Serienmäßig werden die Schrägbodenregale mit Rundtraversen gegen das Herabfallen ausgeliefert. Der Schrägboden wird in einem Winkel von 20 Grad eingehängt.

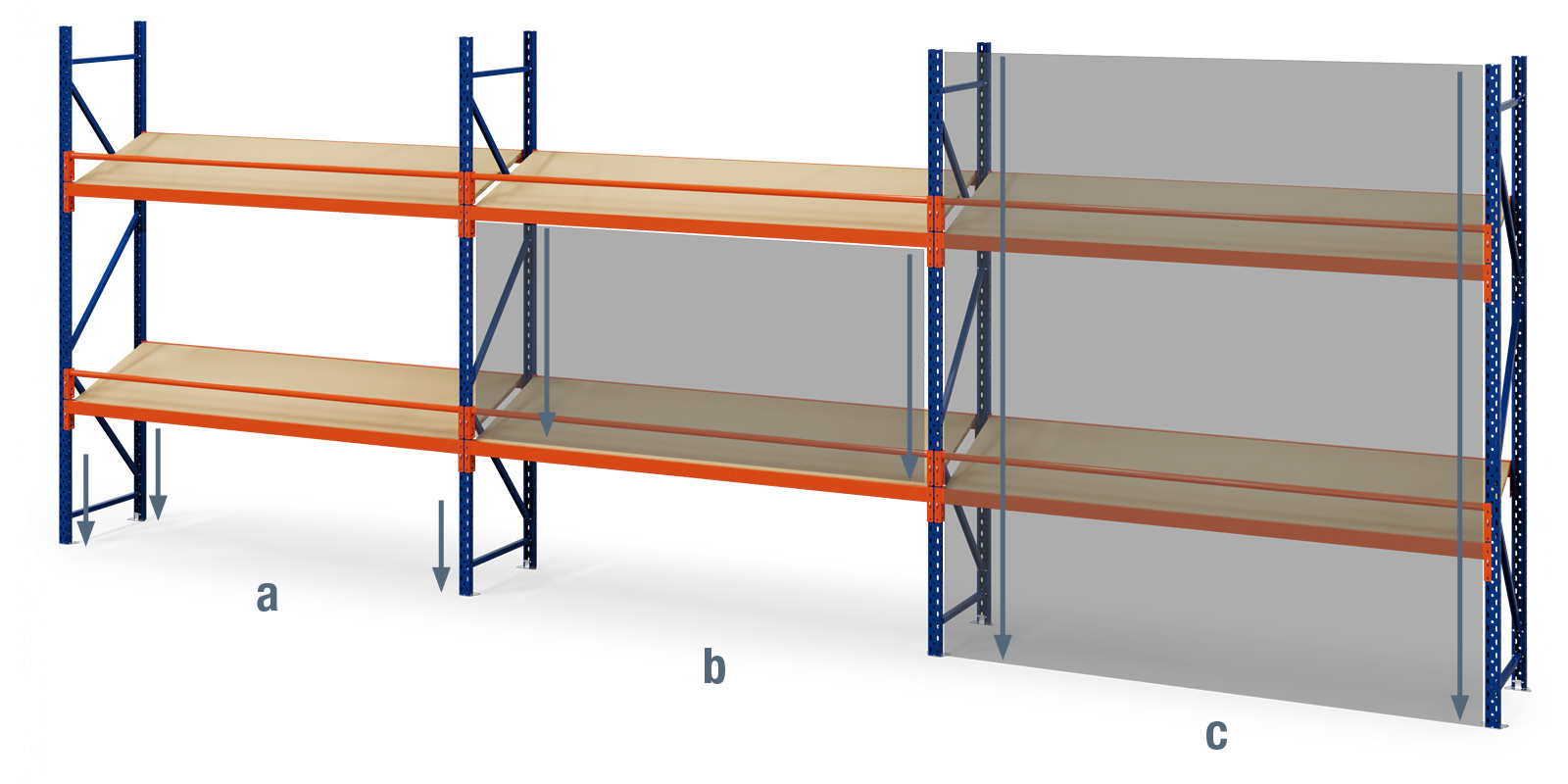

Feld-, Fach und Punktlast
Feldlast stationär max. 1500 kg
Feldlast fahrbar max. 500 kg
- Gesamtbelastbarkeit zwischen 2 Regalständern
Fachlast max. 300 kg pro Ebene
- Gesamtbelastbarkeit pro Traversenebene bzw. pro Regalboden
Punktlast je Fussplatte
bei gleichmäßig verteilter Last max. 1000 kg
- Eine vom Regalständer erzeugte Punktlast auf den Fußboden
Montage Ständer
Technische Informationen
Bodenverankerung Fußplatte
Die Bodenbefestigung erfolgt über den Einsatz von Bolzenankern M8x55
- Löcher bohren: 8mm Ø, 80mm tief
- Löcher ausblasen
- Bolzenanker in das Bohrloch schlagen
- Die Mutter mit einem Gabelschlüssel o.ä. fest anziehen
Wenn die Höhe des obersten Regalbodens weniger als das 5-fache der Regaltiefe beträgt, muss das Regal nicht befestigt bzw. gegen Kippen gesichert werden.
Bitte beachten: Die Bolzenanker müssen fachgerecht befestigt werden.
Gerne übernimmt unser hauseigenes Montageteam den fachgerechten Aufbau Ihrer Regale.
Modulare Bauweise
Durch die modulare Bauweise kann jederzeit an ein bestehendes Regal angebaut und erweitert werden.
Achsmaße
- Das Achsmaß beschreibt die Breite eines Regalfeldes sowie den Abstand zwischen zwei Ständern
- Wir bieten Achsmaße in den Breiten 110cm und 220cm
- Die Achsmaße sind frei miteinander kombinierbar
- Konfigurieren Sie Ihr Lagerregal individuell mit Ihren gewünschten Feldlängen. Aufgrund der modularen Bauweise sind die Regale auch nachträglich jederzeit erweiterbar.
Montage Traversen & Auflagen
Technische Informationen
Sichern der Traversen
Benötigte Einzelteile: Vormontierter Regalständer, Traverse, Sicherungsstift
Die vormontierten Ständer aufstellen und auf beiden Seiten die Traversen in der gewünschten Höhe in das Ständerprofil einhängen. Sicherungsstifte in das vorgesehene Loch in die Traverse stecken.
Die Traversen werden in einem Raster von 50mm eingehängt.
Bitte beachten: Die letzte Traverse mindestens 50cm vor dem Ende des Ständers montieren!
Distanzstücke
Wandbefestigung / Verbinden
Distanzstück 20cm zur Regelbefestigung in der Wand.
Distanzstück zur Parallelstellung von Lagerregal- reihen. Die Regale können alternativ auch ohne Abstand direkt miteinander verschraubt werden.
Farbe: Topregal-Blau (entspricht RAL 5010).
Bei Regalständerhöhen bis 2,5m empfehlen wir den Einsatz von 2 Distanzstücken.
Ab einer Höhe von 3m empfehlen wir den Einsatz von 3 Distanzstücken.
Jegliches Montagematerial ist im Preis und Lieferumfang enthalten.
Betriebssicherheit / Vorschrift – DIN EN 15635, DGUV 108-007
Anfahrschutz für Regalsysteme
Anfahrschutz zur Vermeidung eventueller Schäden am Regalständer.
Eckbereiche müssen bei Staplerverkehr zwingend nach DIN EN 15365 & DGUV 108-007 mit einem Anfahrschutz ausgestattet werden.
Unser Anfahrschutz ist nach Vorgaben der DGUV 108-007 (ehemals BGR234) geprüft und zertifiziert.
Jeder Anfahrschutz wird inklussive vier Bolzenankern M12x100mm zur Bodenbefestigung geliefert.
Beispiele möglicher Konfigurationen
Anwendungsbeispiele
Zubehör – passend für SR2000

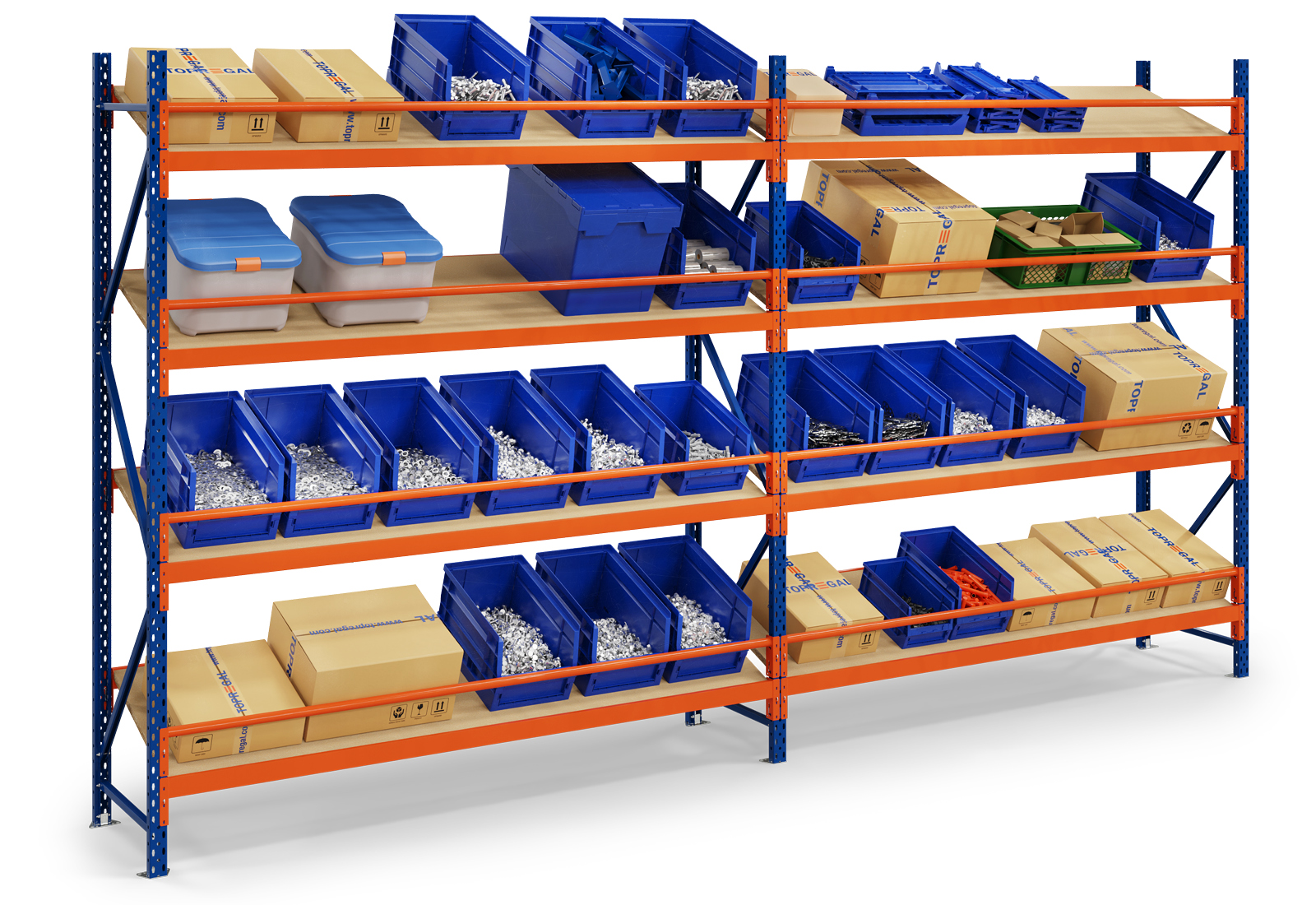

Kleinteile optimal lagern im Schrägbodenregal
Schrägbodenregale werden gerne für Lagerung und Vertrieb von Kleinteilen eingesetzt. Die Vorteile der schräg angeordneten Fachböden auf Basis eines Lagerregals liegen auf der Hand. Der Lagermitarbeiter sieht sofort den Bestand der Ware, lose Lagerartikel können direkt nach vorne durchrutschen und dadurch werden Lagerflächen optimal ausgenutzt.
Das Prinzip des Schrägbodenregals stammt von der japanischen Prozessoptimierungsmethode Kanban. Hier werden mit dem Hol-Prinzip entnommene Waren direkt wieder aufgefüllt. Nicht verwunderlich also, dass das Schrägbodenregal auch als Kanbanregal bekannt ist. Entnommene Waren können direkt von hinten wieder eingefüllt werden und rutschen Dank dem 20° Winkel des Fachbodens automatisch nach vorn, wo die sichernde Rundrohrhalterung die Ware am Platz hält und immer an der gleichen Stelle zur Entnahme bereit liegt. So können auch bequem die Teile zuerst entnommen werden, die am längsten lagern und es muss nicht erst umständlich die Ware umsortiert werden.
Ganz kleine Teile, wie zum Beispiel Schrauben, werden sicher in Sichtlagerkästen oder gut einsehbaren Kartons verstaut. Passendes Schrägbodenregal-Zubehör und Sichtlagerkästen gibt es von TOPREGAL jeweils passend zum Lagergut in verschiedenen Größen oder auch im günstigeren Set mit gleich mehreren faltbaren Sichtlagerkästen. Auch für die Beschriftung des Lagerguts im Schrägbodenregal – gerade in den höheren, nicht mit bloßem Auge gut einsehbaren, Bereichen – gibt es eine praktische Lösung: das wiederbeschreibbare Magnetband.
Egal ob das Schrägbodenregal einseitig an eine Wand platziert oder als Doppel-Schrägbodenregal mittig im Lager aufgestellt wird, wenn es später erweitert werden soll, so ist dies Dank der einfachen modularen Bauweise jederzeit möglich. Wer es ganz flexible mag, kann es auch in der Variante fahrbares Schrägbodenregal kaufen oder später per Rollensatz nachrüsten. Hierfür sprechen Sie uns am Besten kurz an.
